X5 Group открыла первый распределительный центр торговой сети «Пятёрочка» в Ханты-Мансийском автономном округе — Югре.
Монтаж внутриплощадочных сетей электроснабжения 0,4 кВ.

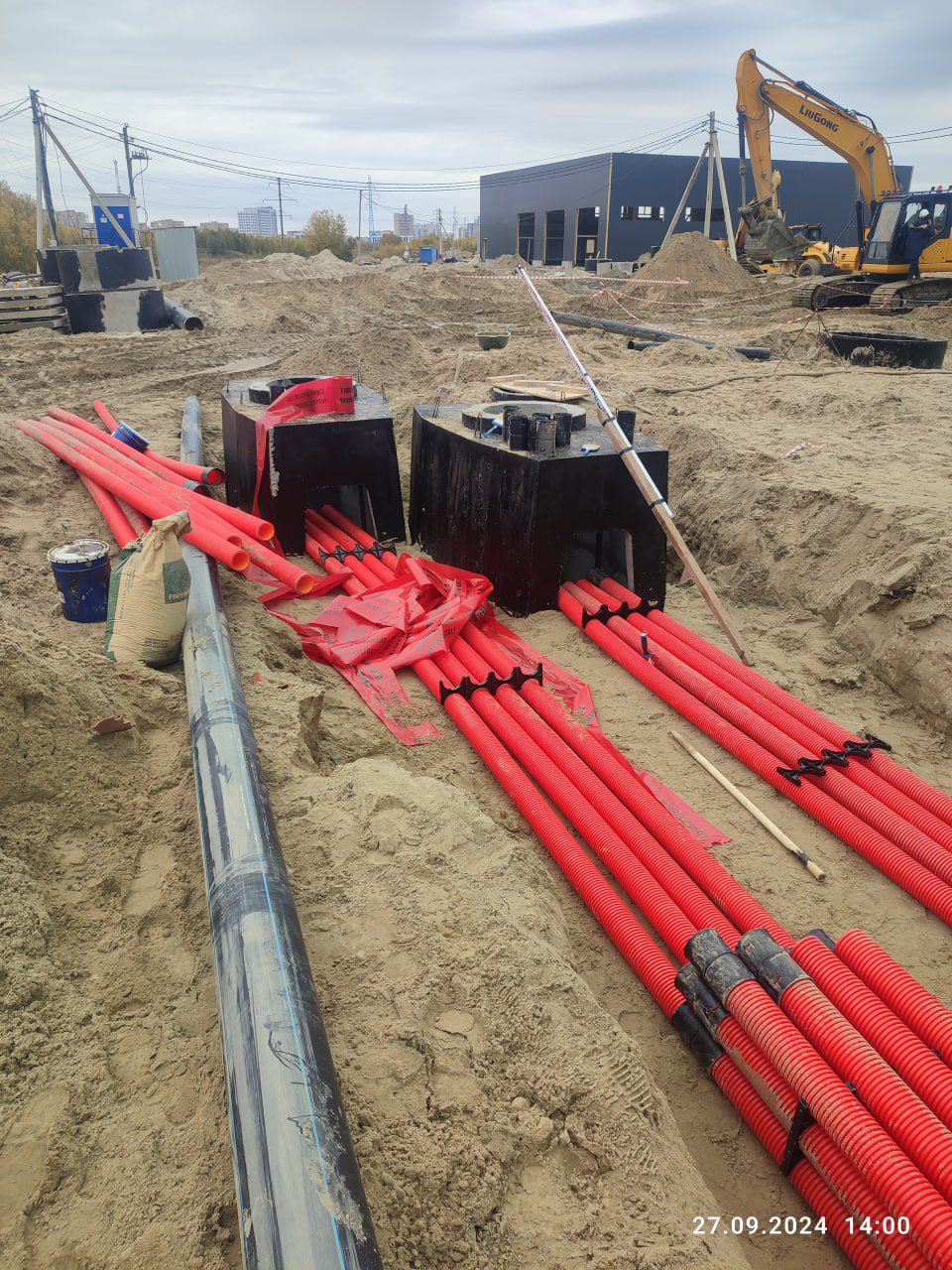

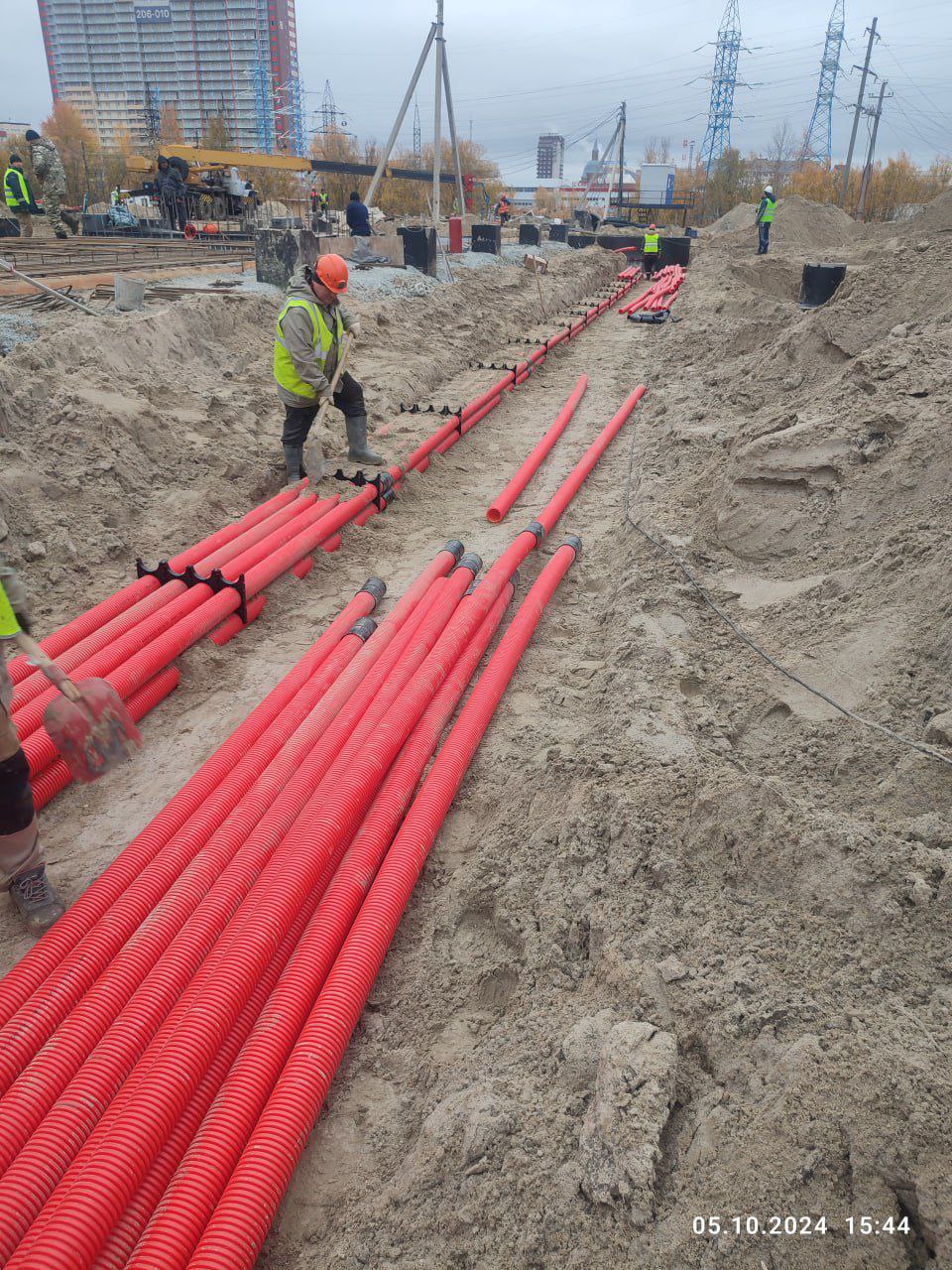

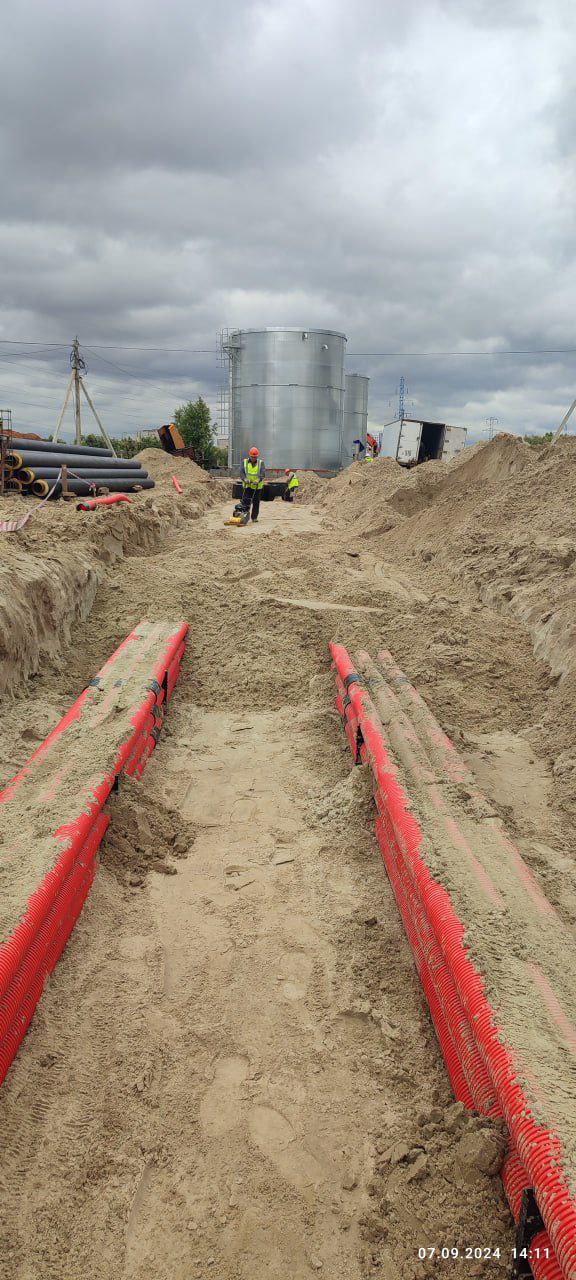

1. Укладка кабельной гофры ПНД 110:

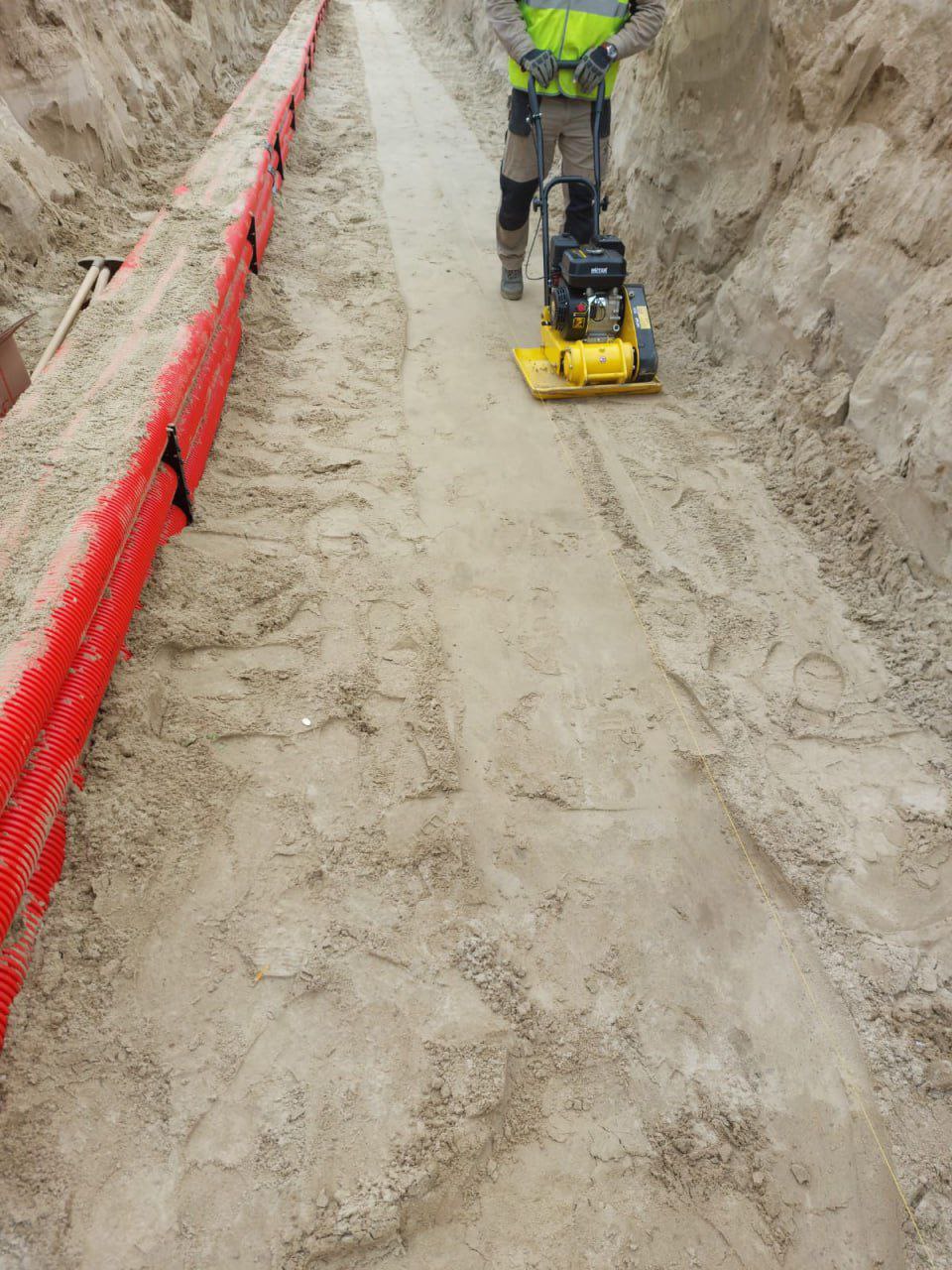

Выполнены земляные работы для укладки кабельной трассы протяженностью 3 км из полиэтиленовой трубы ПНД 110. Труба уложена в подготовленную траншею с соблюдением необходимых уклонов и технологических требований.

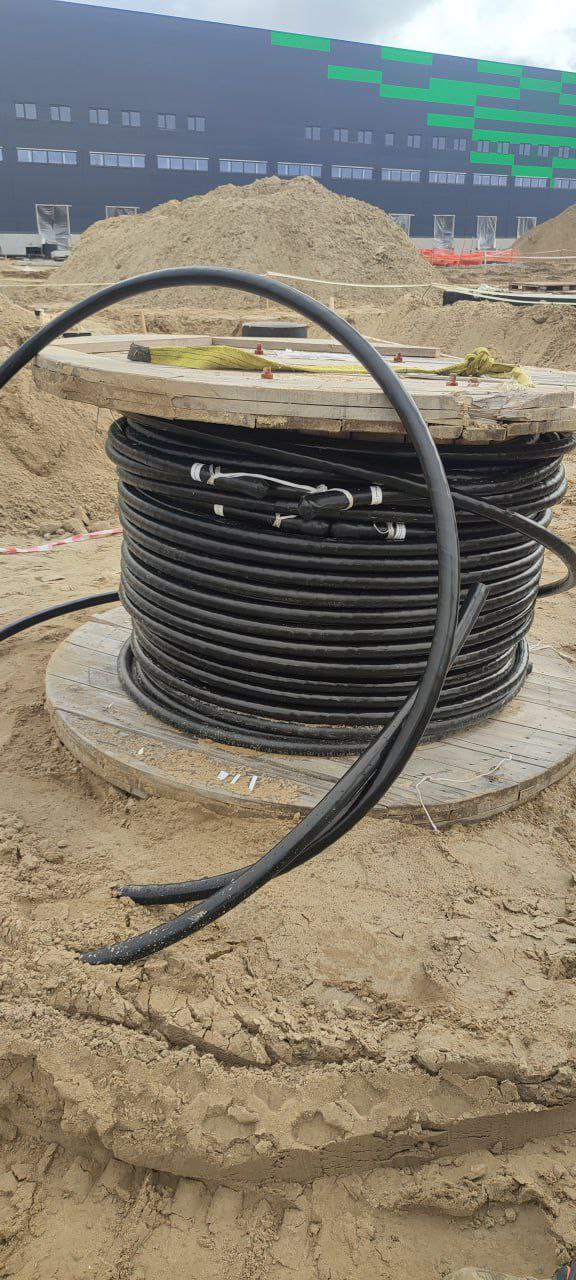

2. Монтаж кабеля:
Осуществлено протяжка электрических кабелей различного диаметра (АПвБШп-1 5х95 - АПвБШп-1 5х185) общей длиной 10 км через заранее смонтированную гофру ПНД 110. Работы выполнены согласно проекту и техническим условиям, с применением собственных кабельных домкратов, специализированных протяжных роликов и кабельных чулков. После протяжки кабеля были проведены измерения целостности кабеля и изоляции.

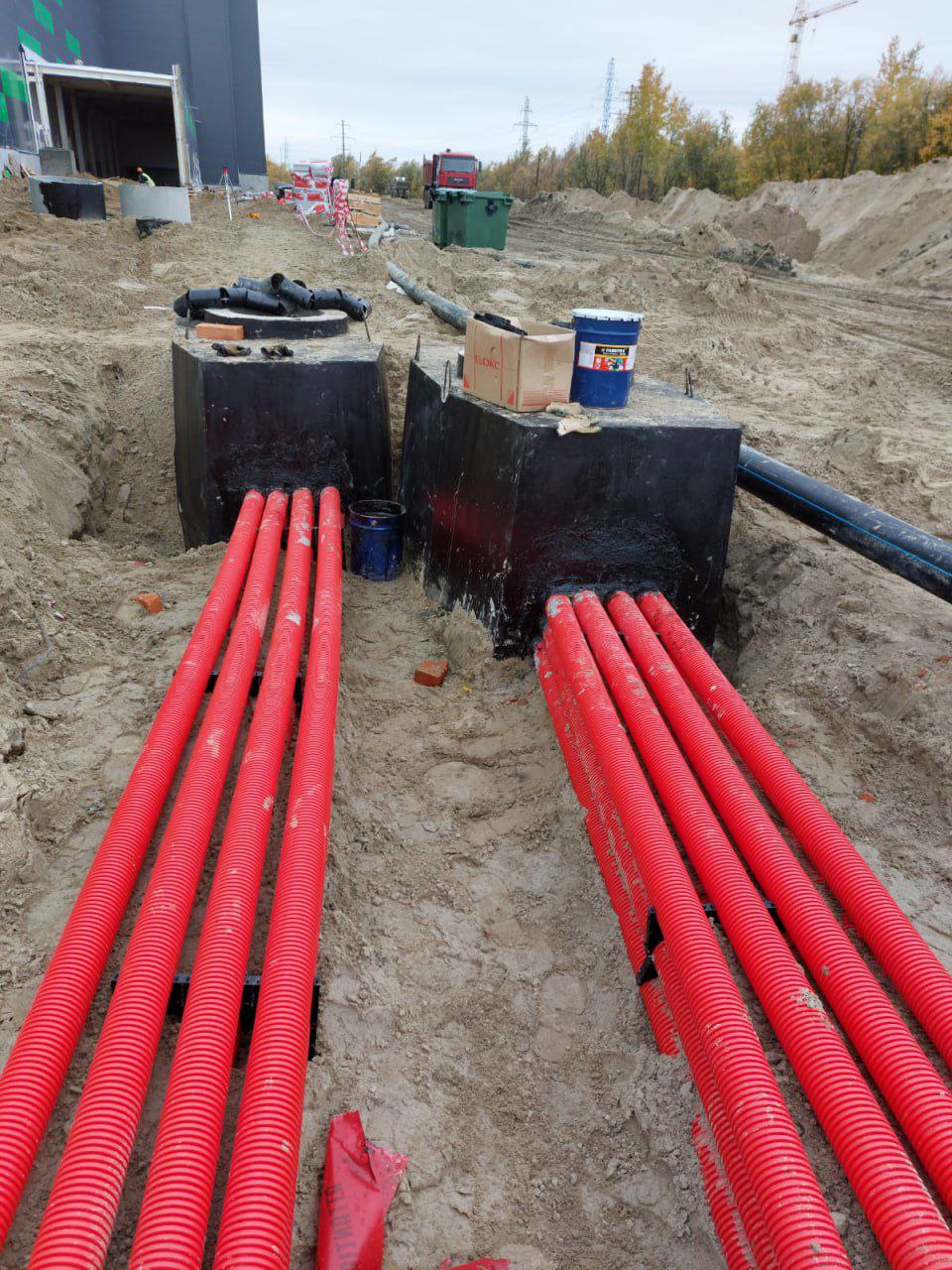

3. Установка кабельных протяжных колодцев:

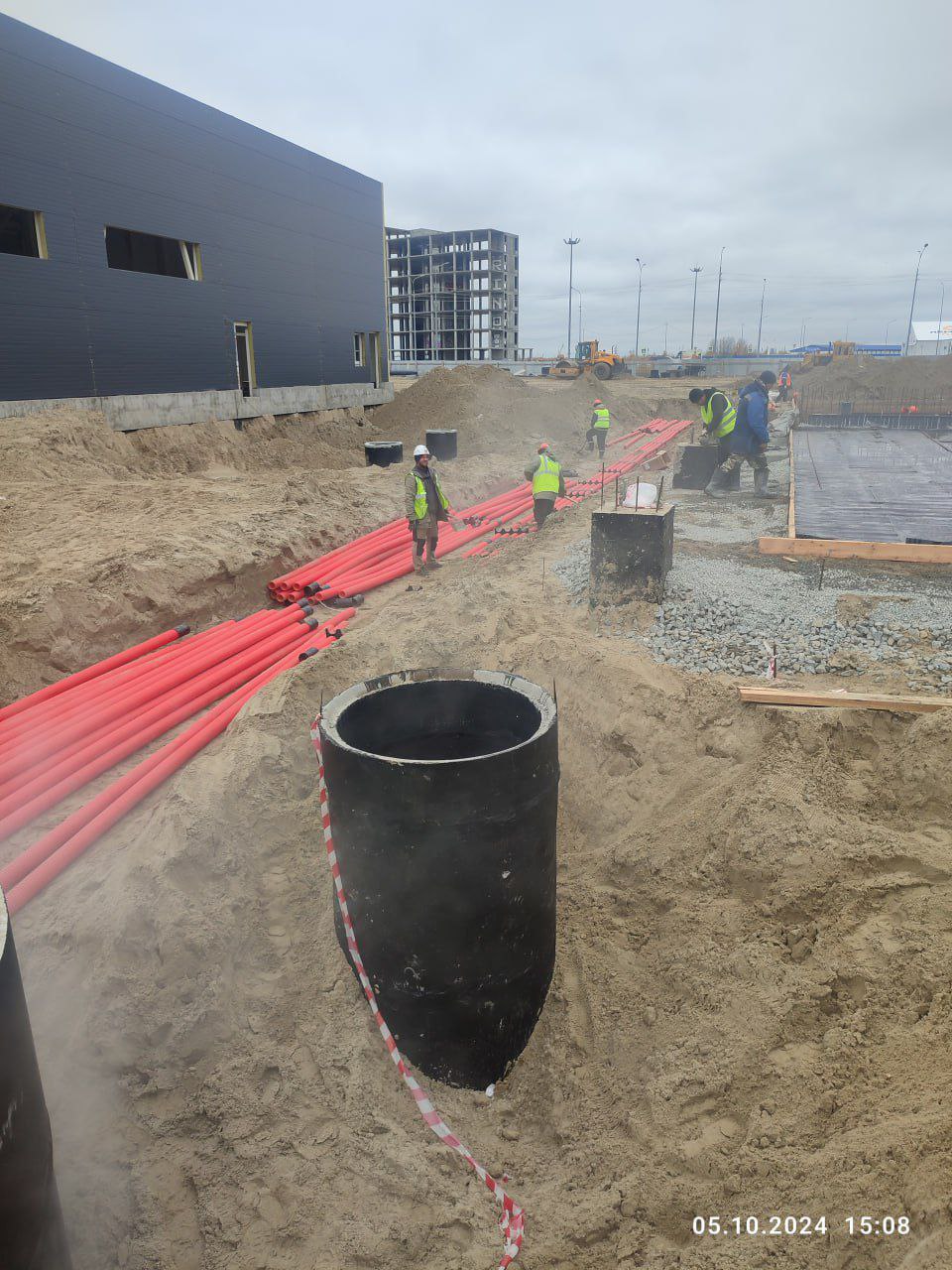

Произведена установка 14 кабельных колодцев ККСр-5-80ГЕК, 4 колодца из железобетонных колец, предназначенных для удобного обслуживания линии электроснабжения. Колодцы установлены согласно проектной документации.

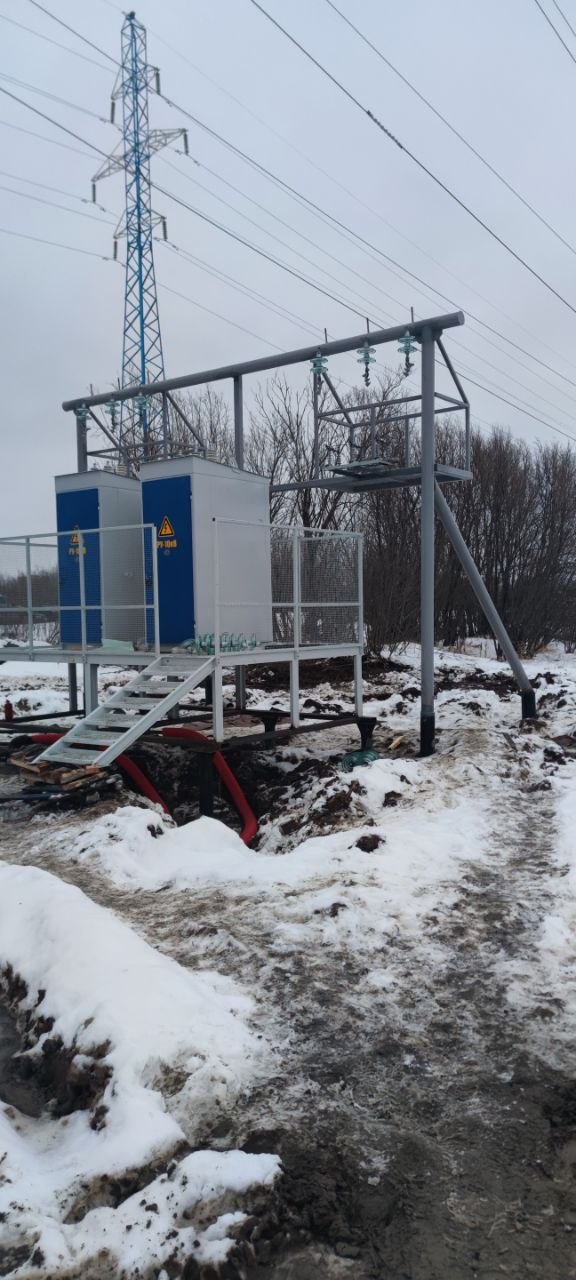

Монтаж наружных сетей электроснабжения 10 кВ.
1. Укладка кабельной гофры ПНД 160:

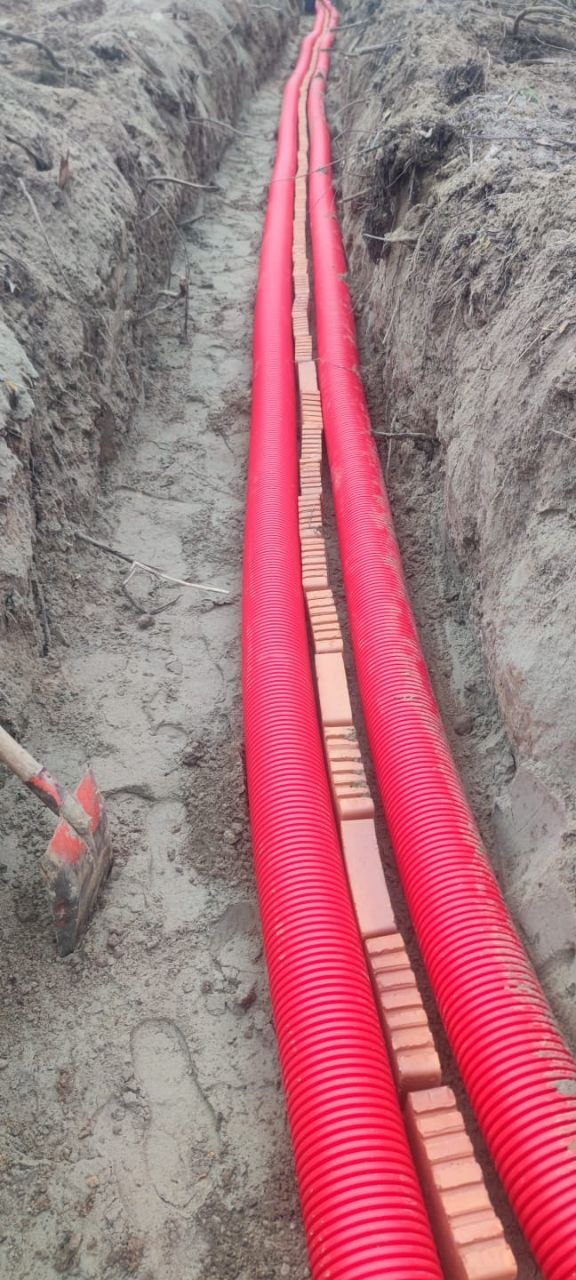

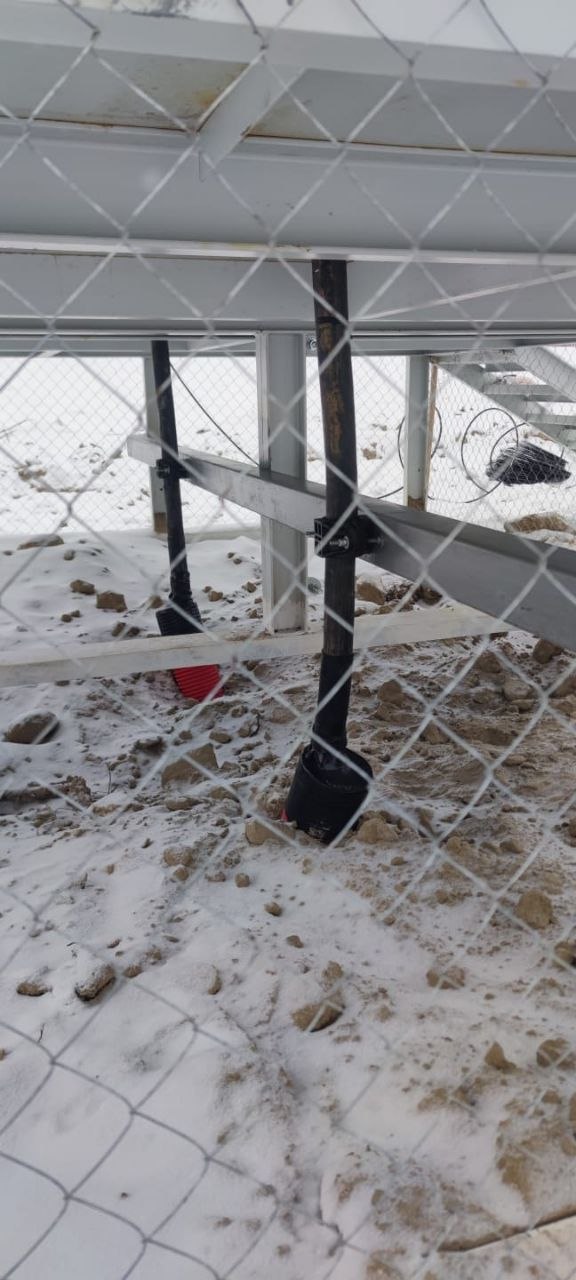

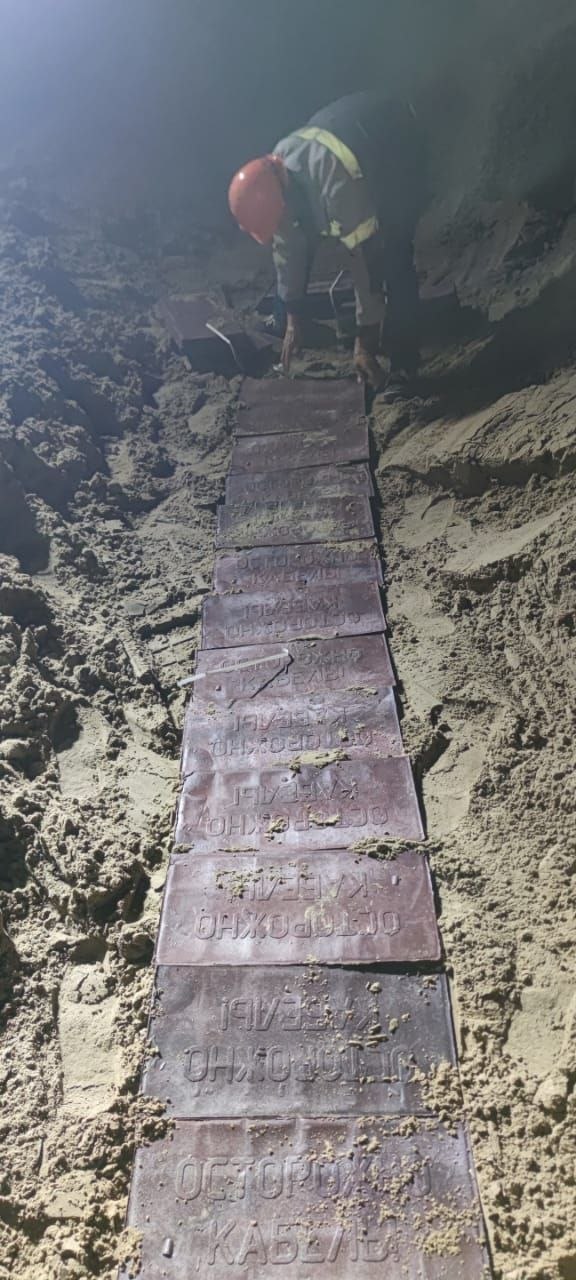

Ввод в здание электроснабжения (основной и резервный): выполнены земляные работы для укладки кабельной трассы протяженностью 260 м из полиэтиленовой трубы ПНД 160. Труба уложена в подготовленную траншею с соблюдением необходимых уклонов и технологических требований. Между гофрой использовался кирпич, как несгораемая перегородка.
2. Монтаж кабеля:

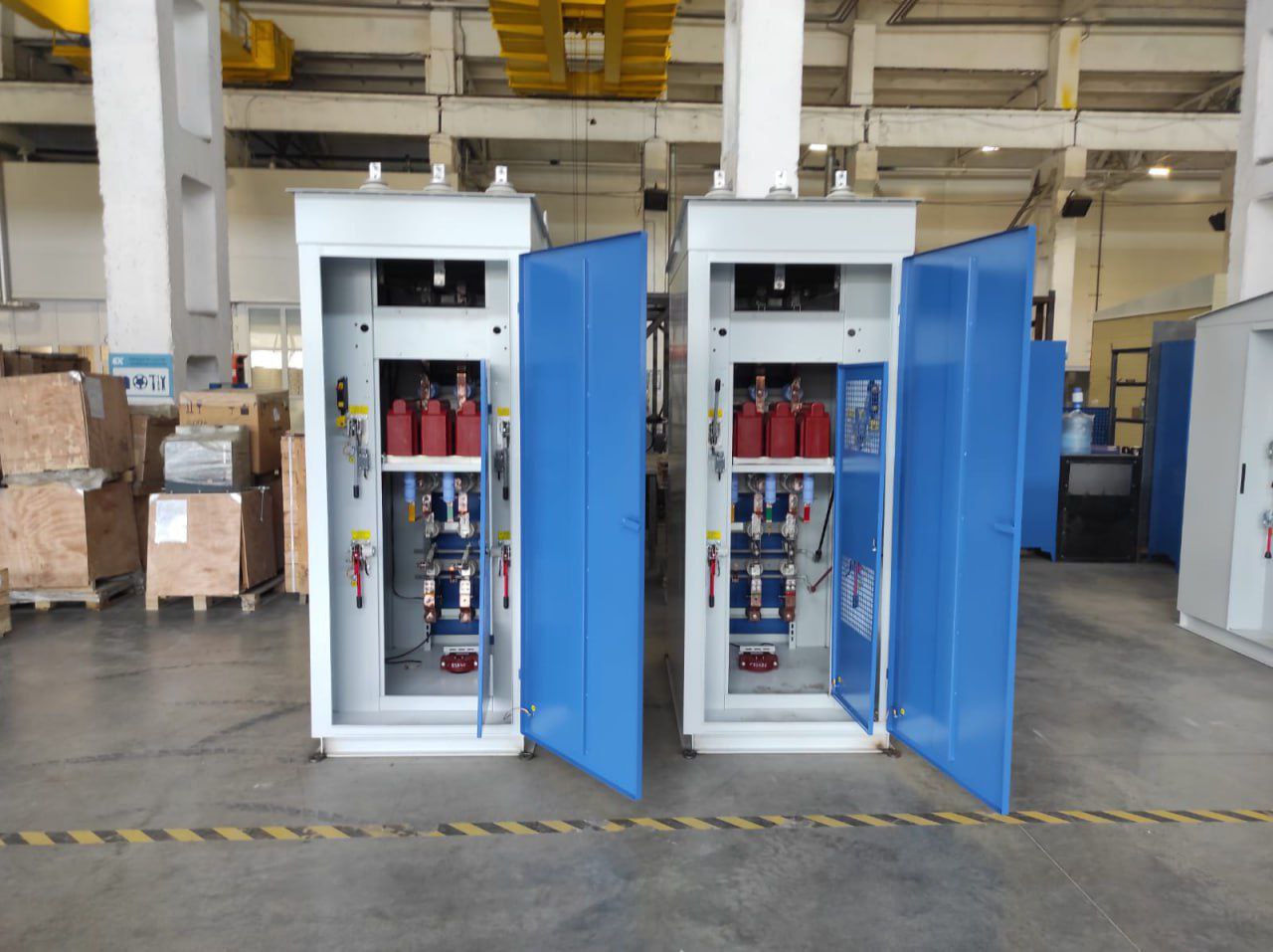

Осуществлено протяжка электрического кабеля общей длиной 260 м через заранее смонтированную гофру ПНД 160 от КРУН-10 кВ до РУ-10 кВ. Работы выполнены согласно проекту и техническим условиям, с применением собственных кабельных домкратов, специализированных протяжных роликов и кабельных чулков. После протяжки кабеля были проведены измерения целостности кабеля и изоляции.
3. Установка кабельных протяжных колодцев:
Произведена установка 4 колодцев из железобетонных колец, предназначенных для удобного обслуживания линии электроснабжения. Колодцы установлены согласно проектной документации.
Работы завершены качественно и в установленные сроки.
Монтаж контура заземления.

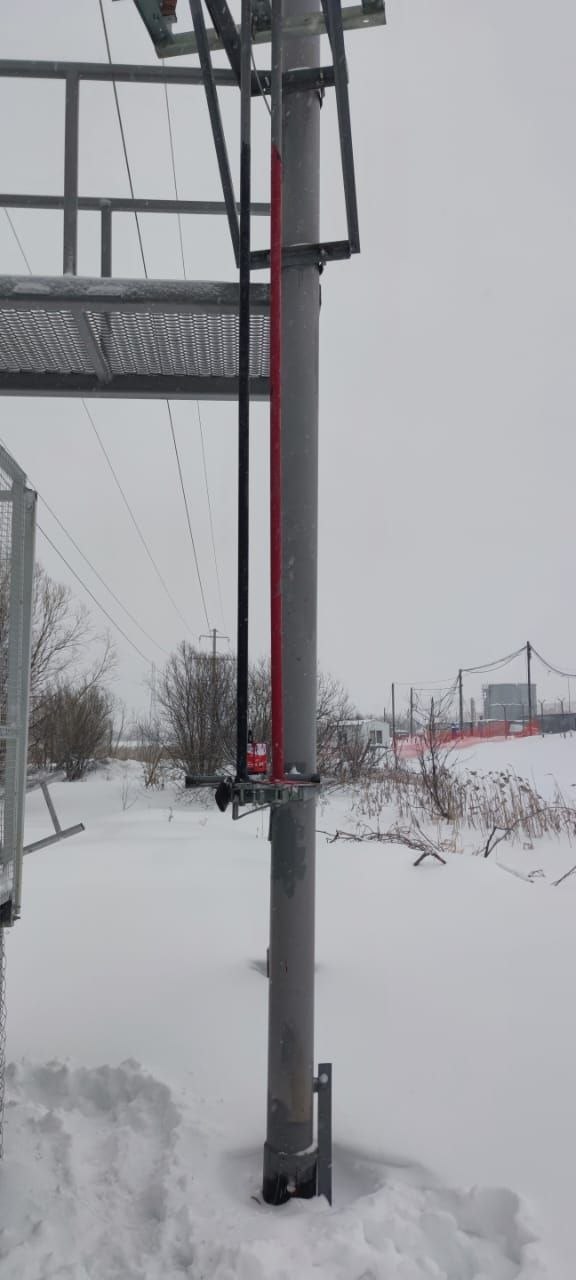

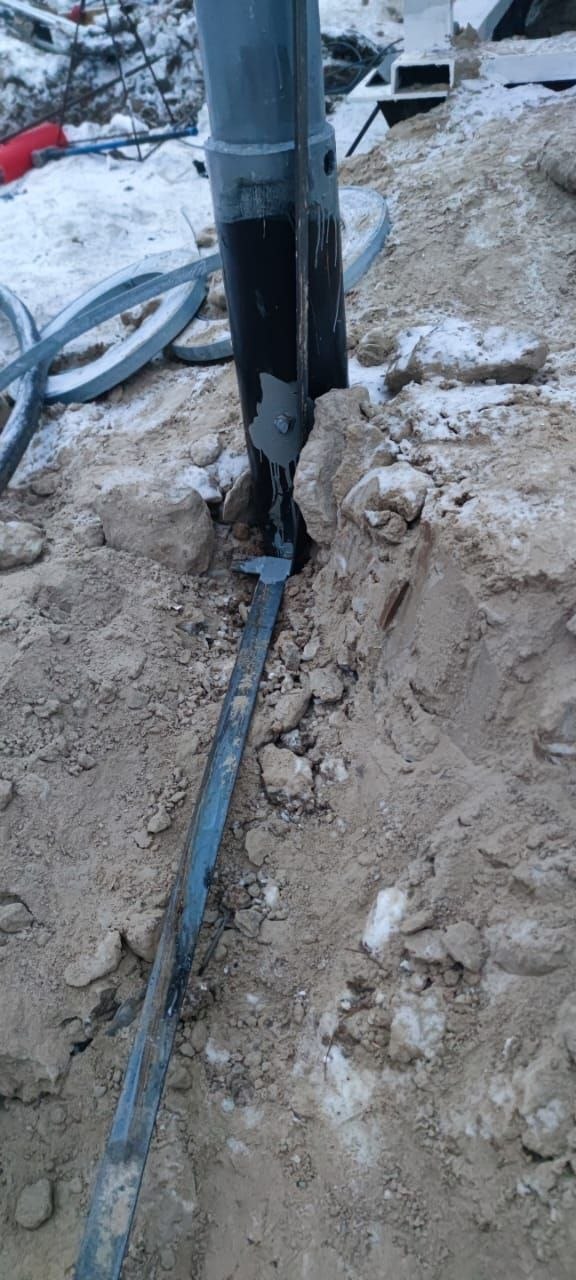

1. Внешний контур заземления вдоль зданий СПК и КПП, по периметру портальной опоры:
Установка внешнего и внутреннего контуров заземления вдоль здания СПК, КПП, портальной опоры включала в себя комплекс работ, направленных на создание надёжной системы защиты электроустановок и зданий от воздействия электрического тока и молний.
Описание работы: Установка внешнего контура заземления предполагает монтаж конструкции, обеспечивающей отвод токов утечки и защиту от перенапряжений. Основные этапы выполненных работ:
- Определены места установки вертикальных электродов и прокладки горизонтального проводника согласно проектной документации.

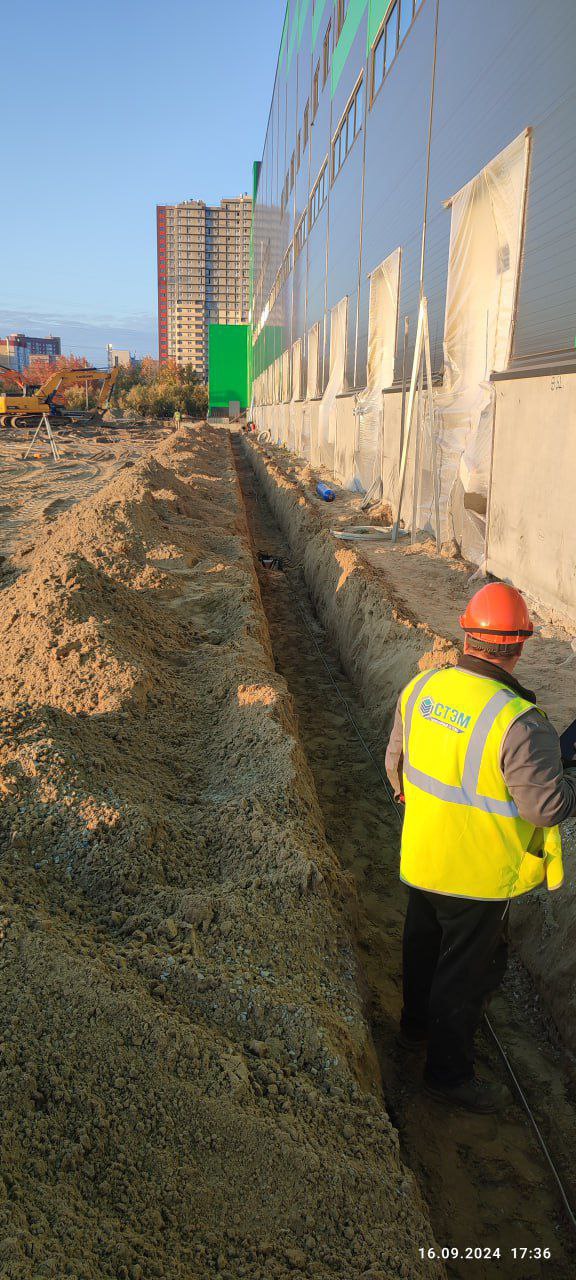

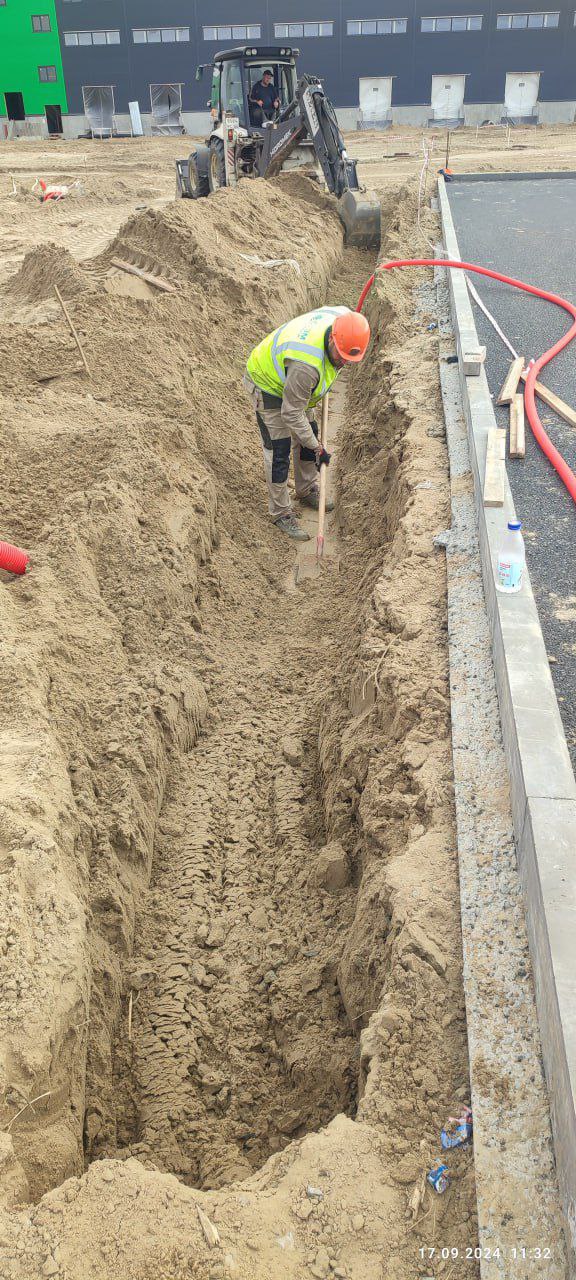

- Рытье траншеи глубиной 0,7 метра и длиной 250 м вдоль периметра здания СПК, КПП и портальной опоры.

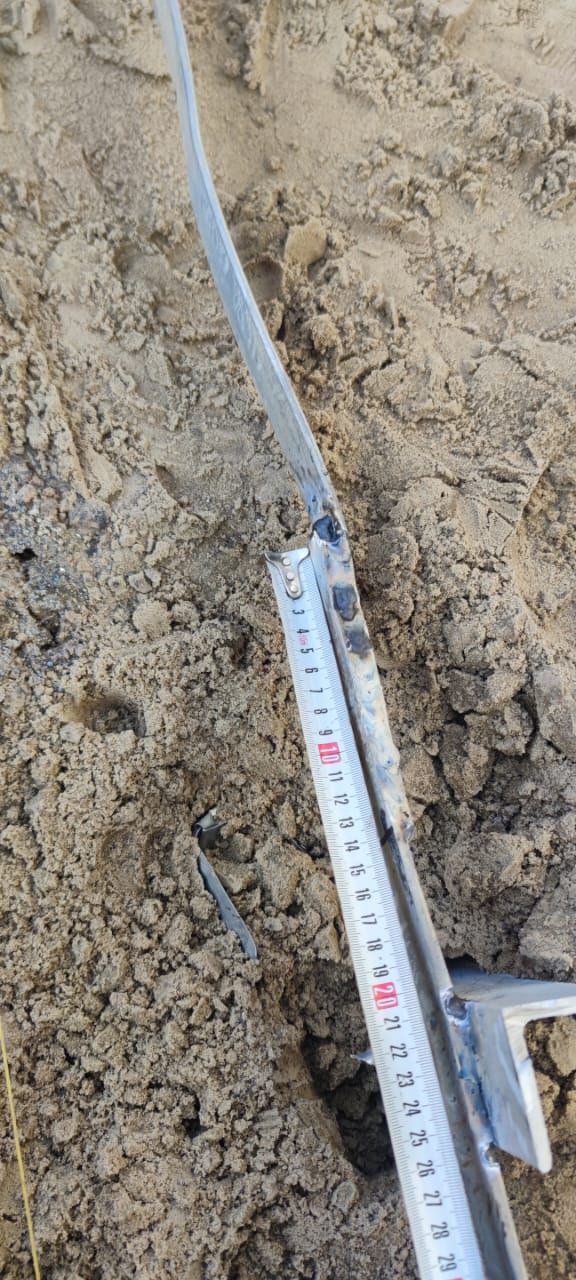

- Забиты вертикальные стержни из металлического уголка 50х5 мм и длиной 3 метра в грунт.

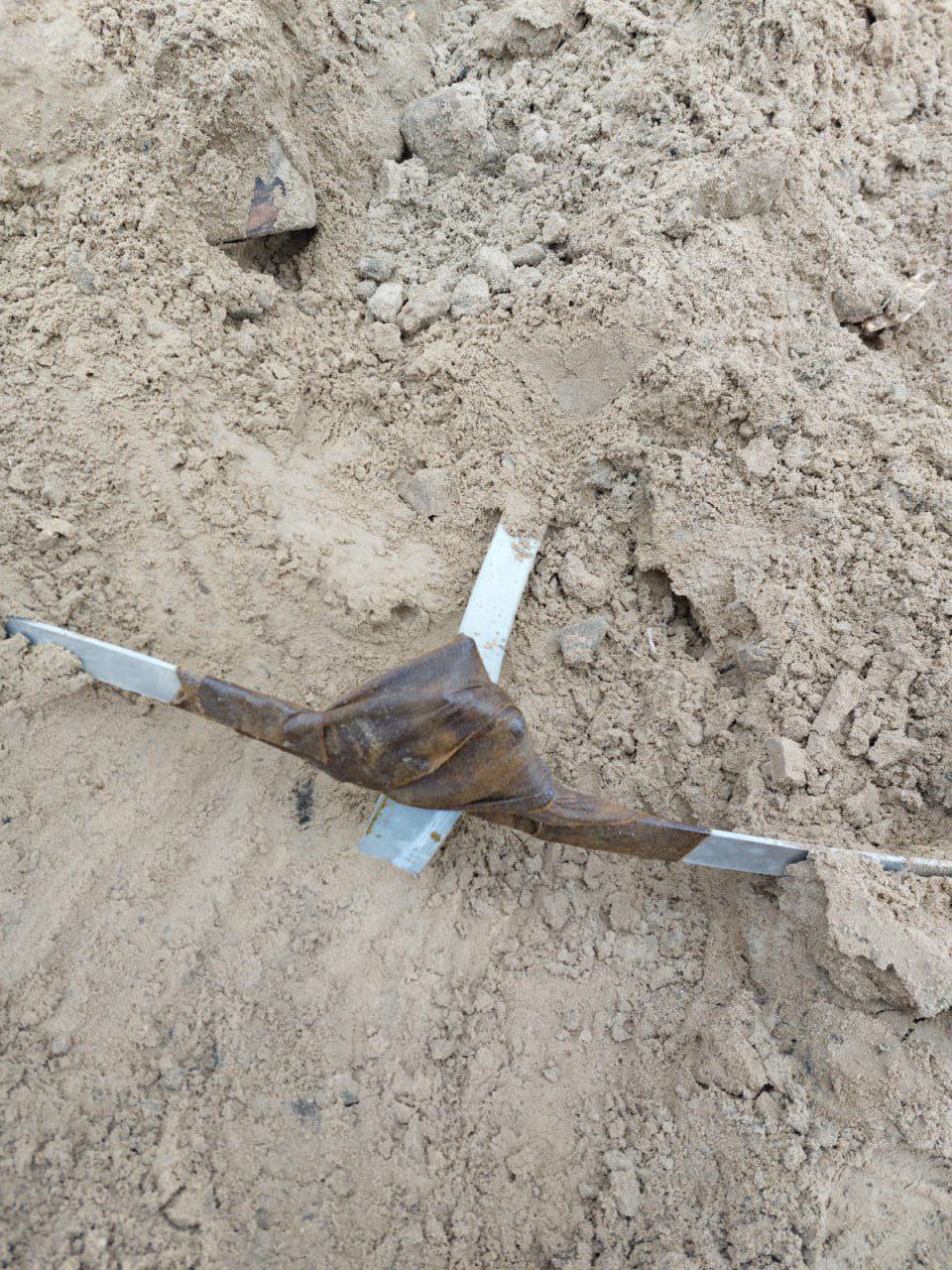

- Соединены вертикальные электроды стальной полосой 50×4 мм общей протяженностью 800 метров сваркой. Места сварки были обработаны и покрыты специальной лентой, пропитанной защитным составом.
- Произведена обратная засыпка грунта и уплотнение почвы вокруг траншеи.

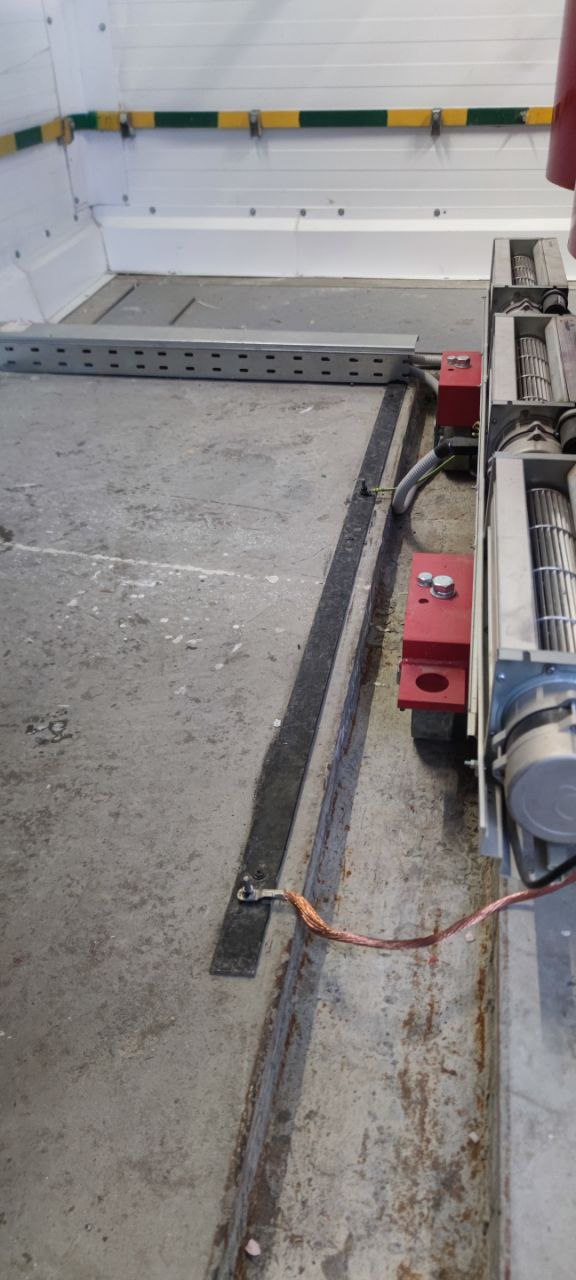

2. Внутренний контур заземления:
Внутренний контур заземления предназначен для распределения потенциала заземляющего устройства внутри помещения и подключения оборудования к системе заземления. Этапы монтажа включали:
- Установлены резьбовые заклёпки М6 для последующей установки скоб-держателей ДП-50-ПЛ на расстоянии 0,5 метра между собой, согласно проектной документации.
- Шины заземления закреплены к скобам-держателям. Стыки полосы соединялись сваркой.
- Произведены измерения сопротивления заземляющих цепей и проверка надежности соединений.
Эти работы обеспечивают надёжную систему заземления, необходимую для безопасной эксплуатации электрических установок и защиты персонала от поражения электрическим током.
Работы завершены качественно и в установленные сроки.
Перечень выполненных работ включает

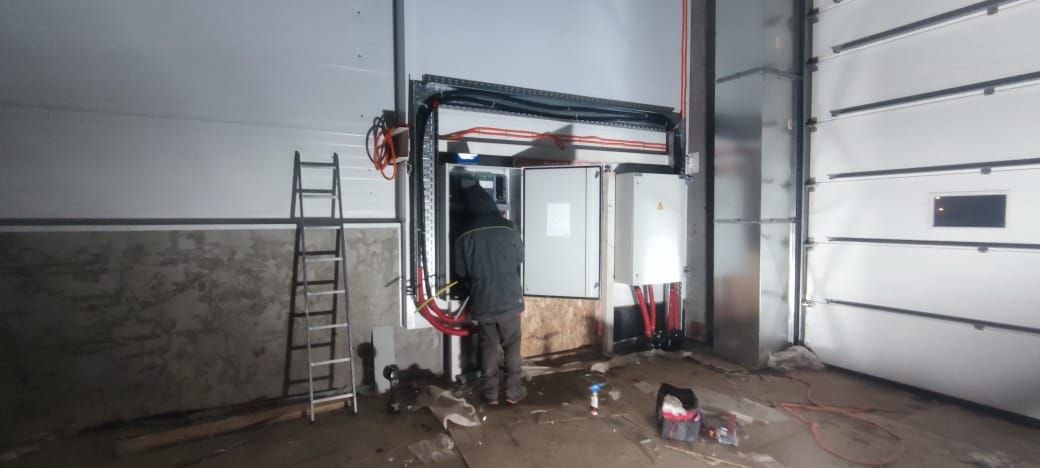

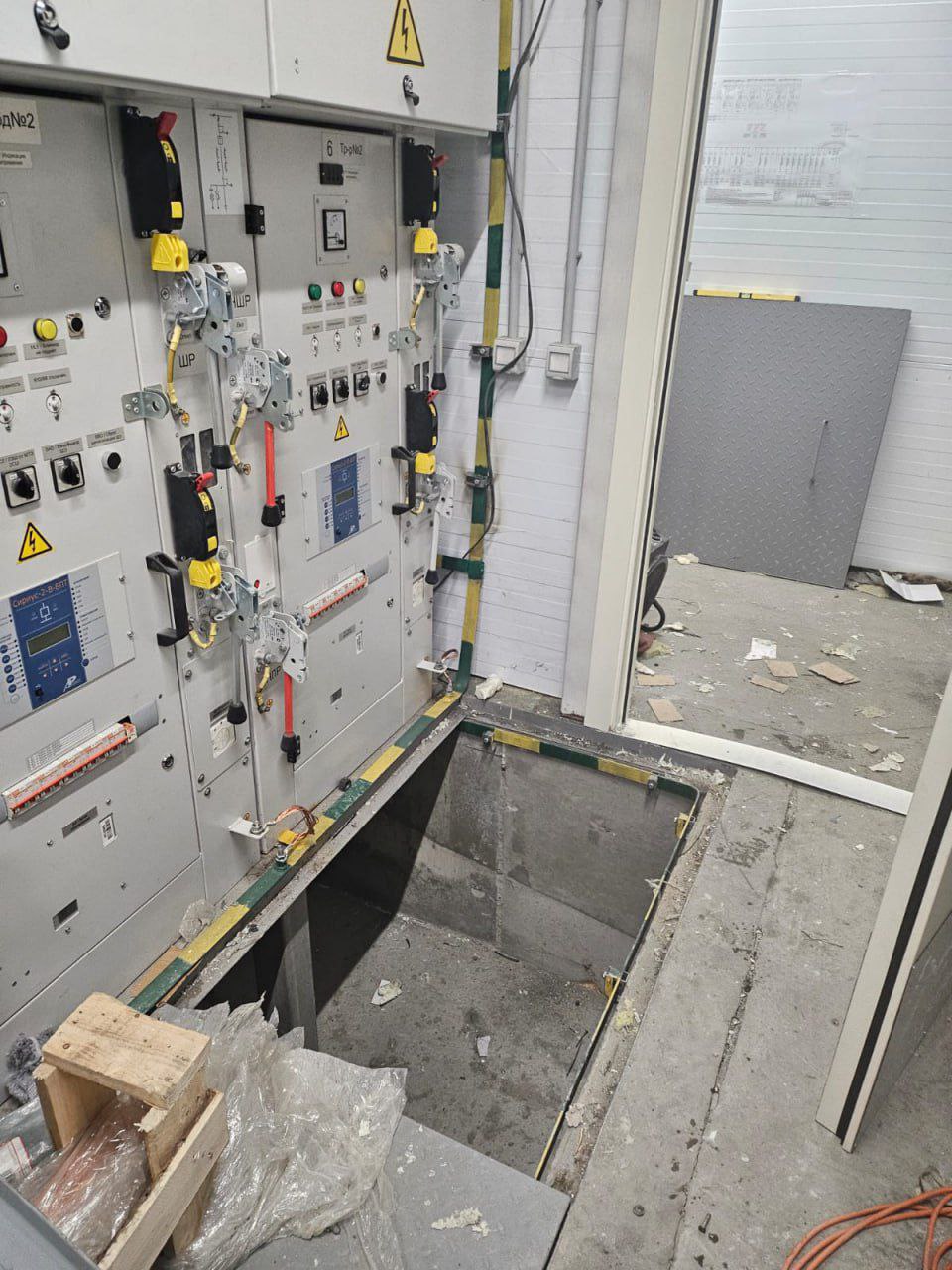

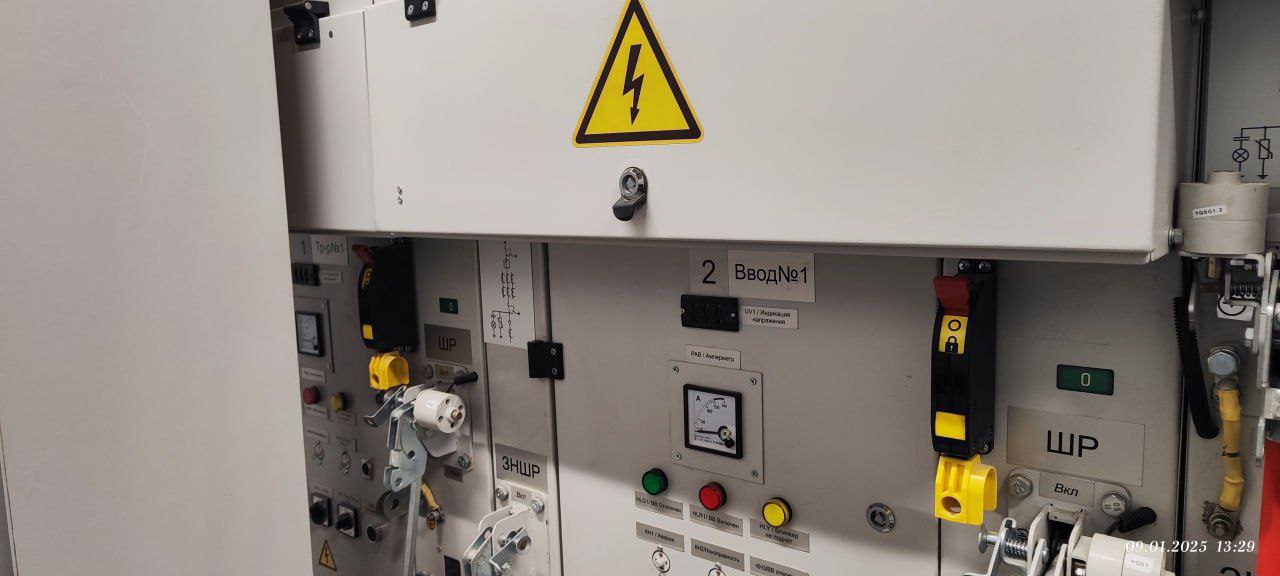

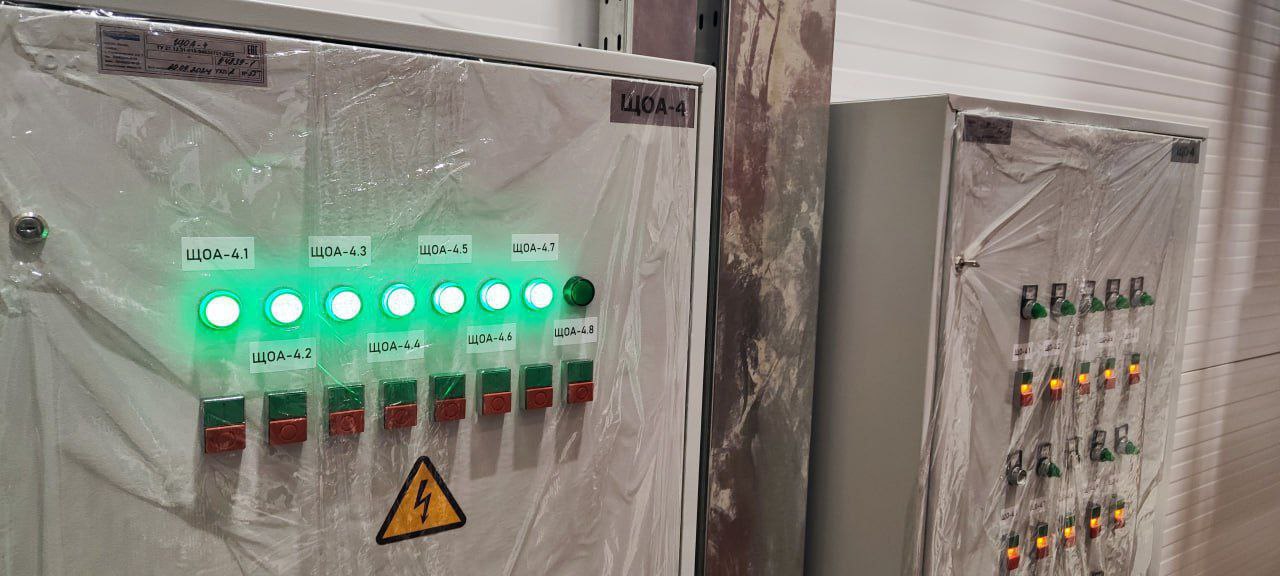

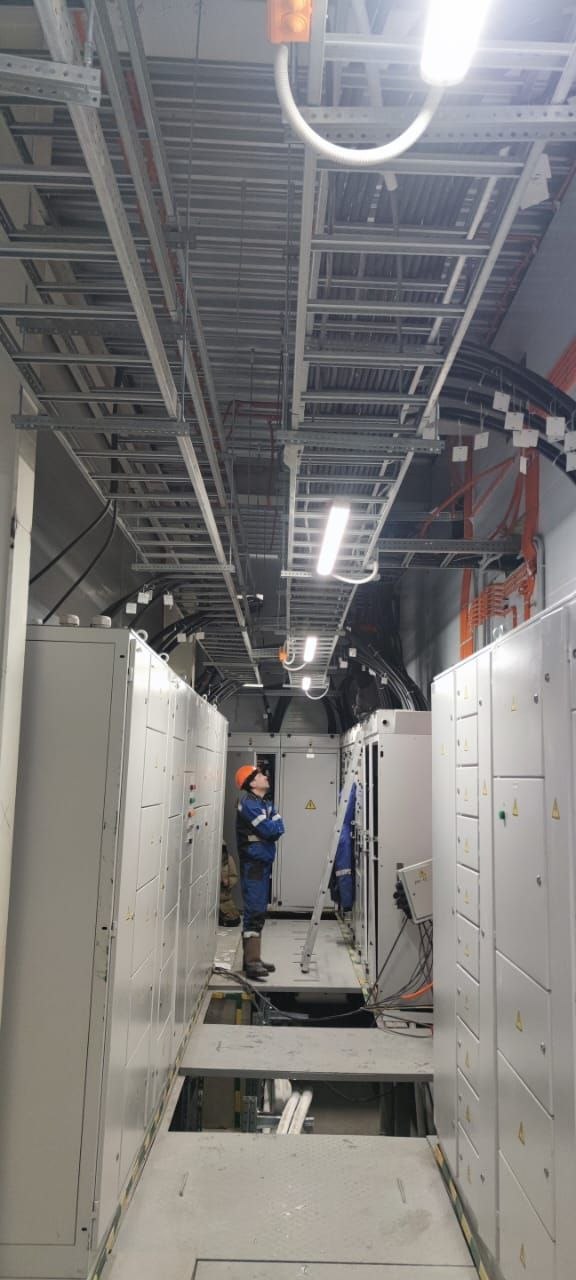

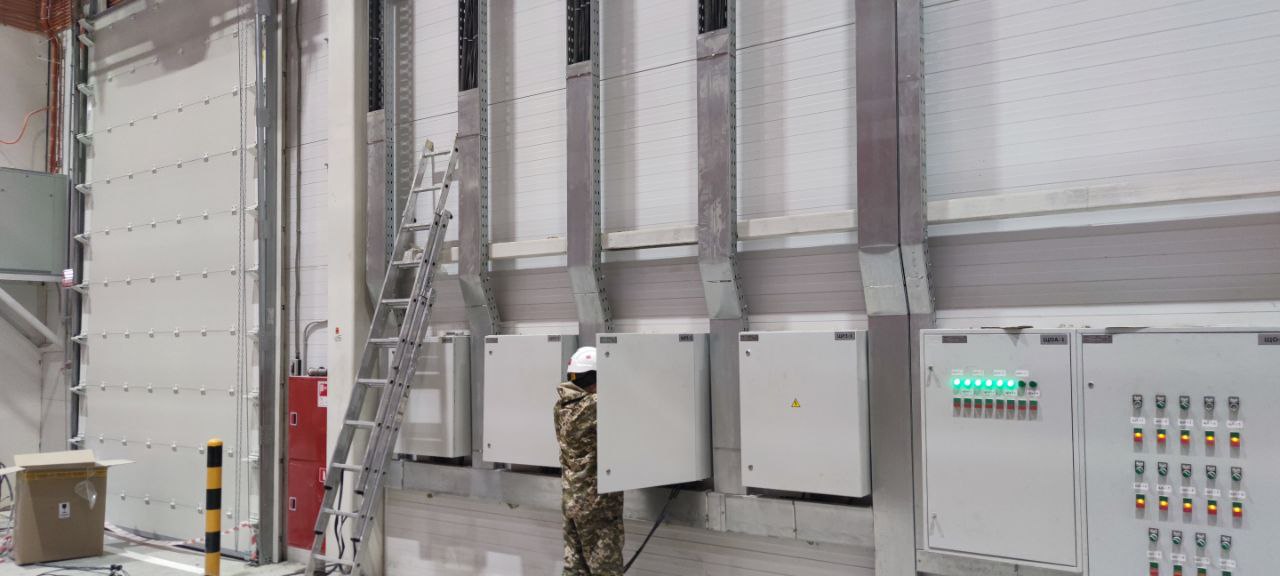

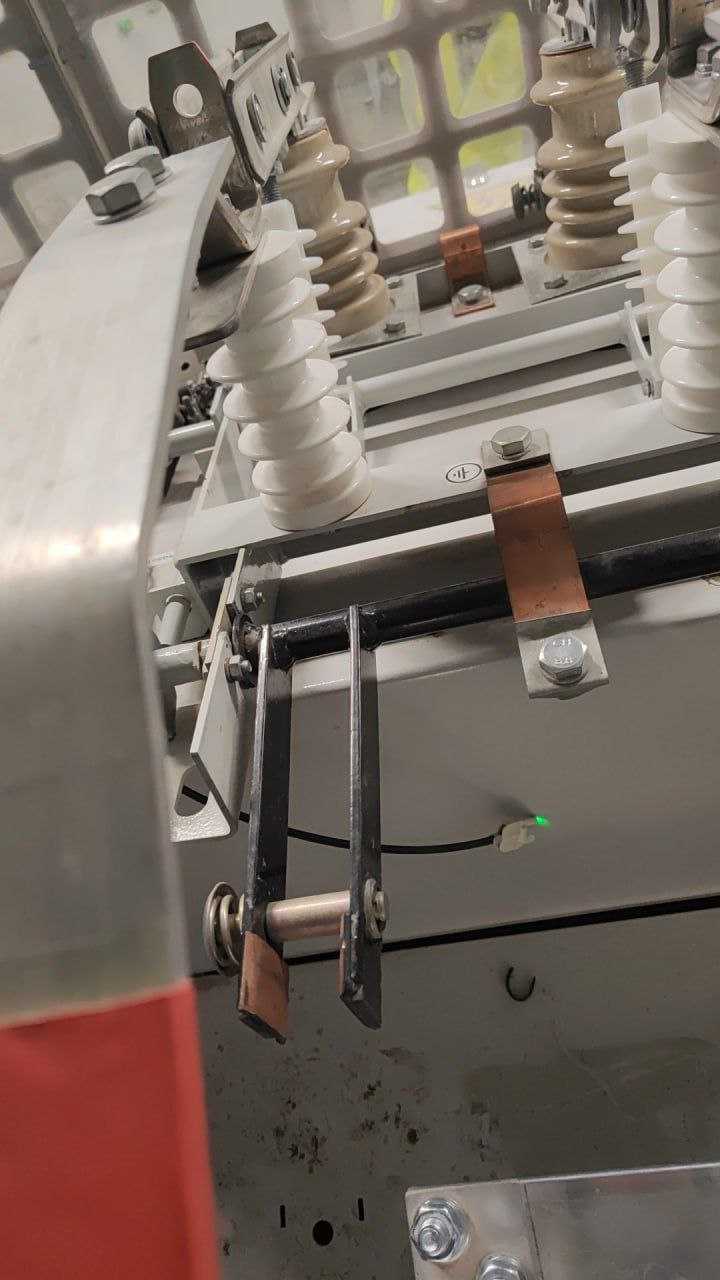

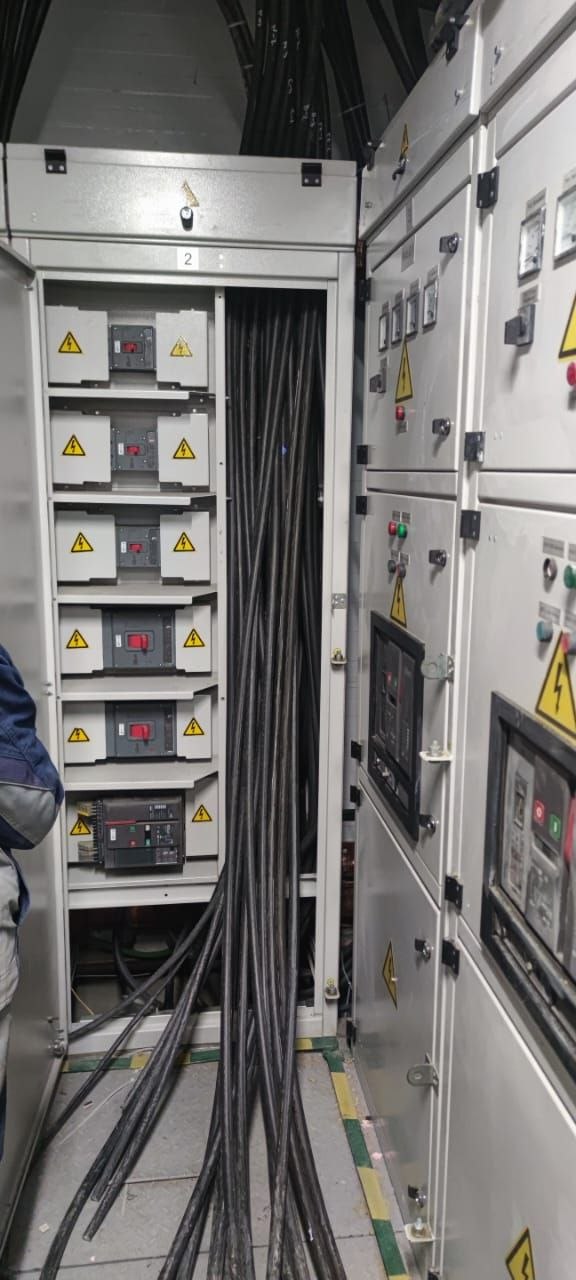

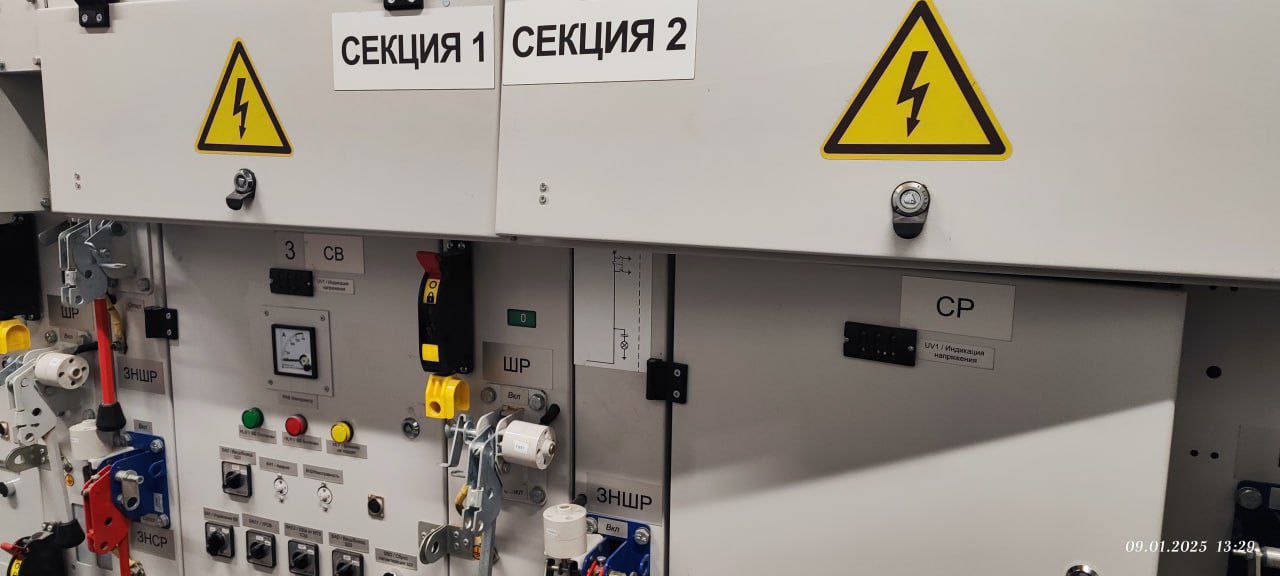

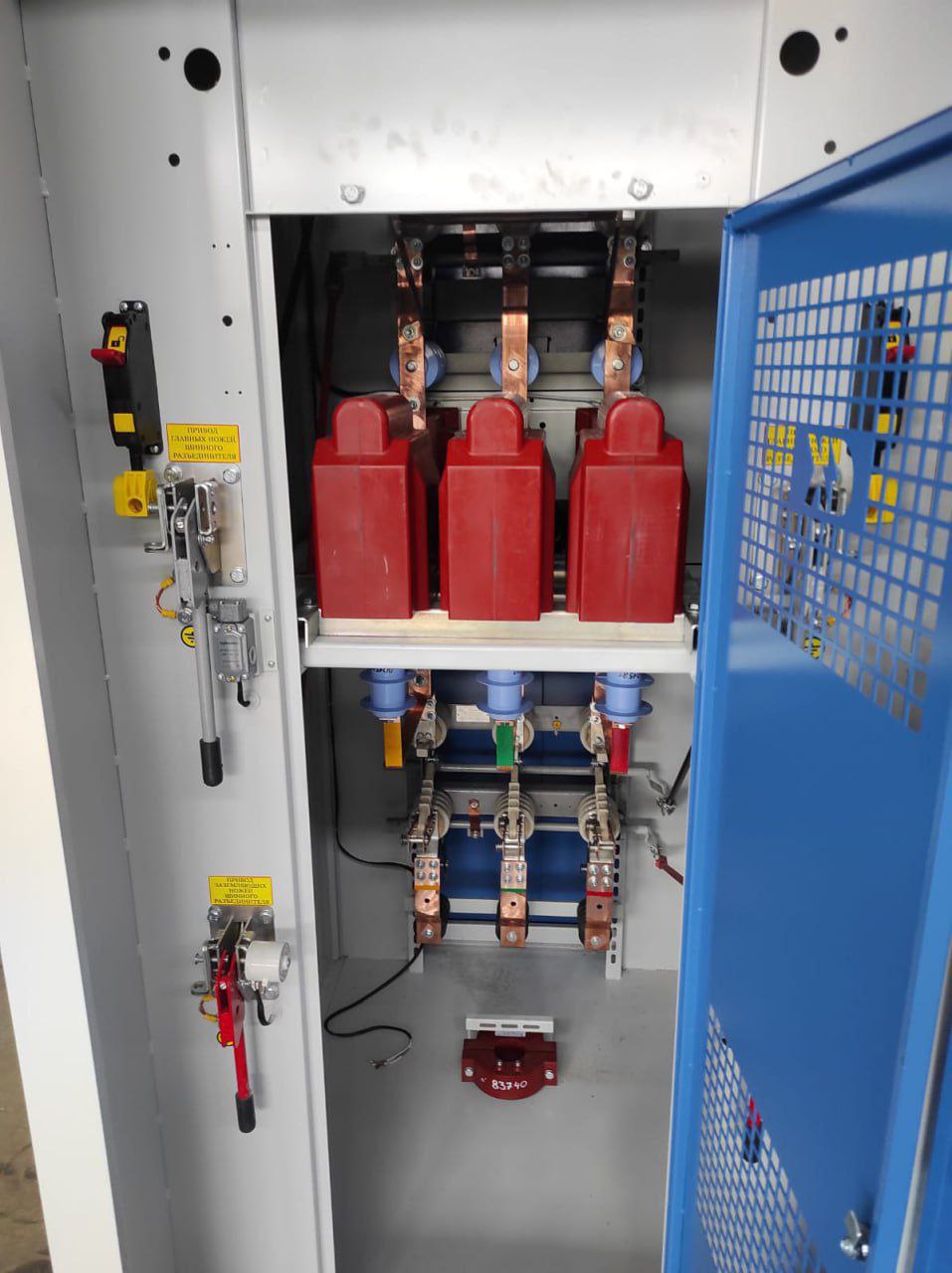

1. Монтаж силовых и распределительных щитов в ВРУ и здании СПК
Это подразумевает установку шкафов распределения электроэнергии, оснащённых автоматическими выключателями, предохранителями и прочими элементами защиты и учета электрической энергии.

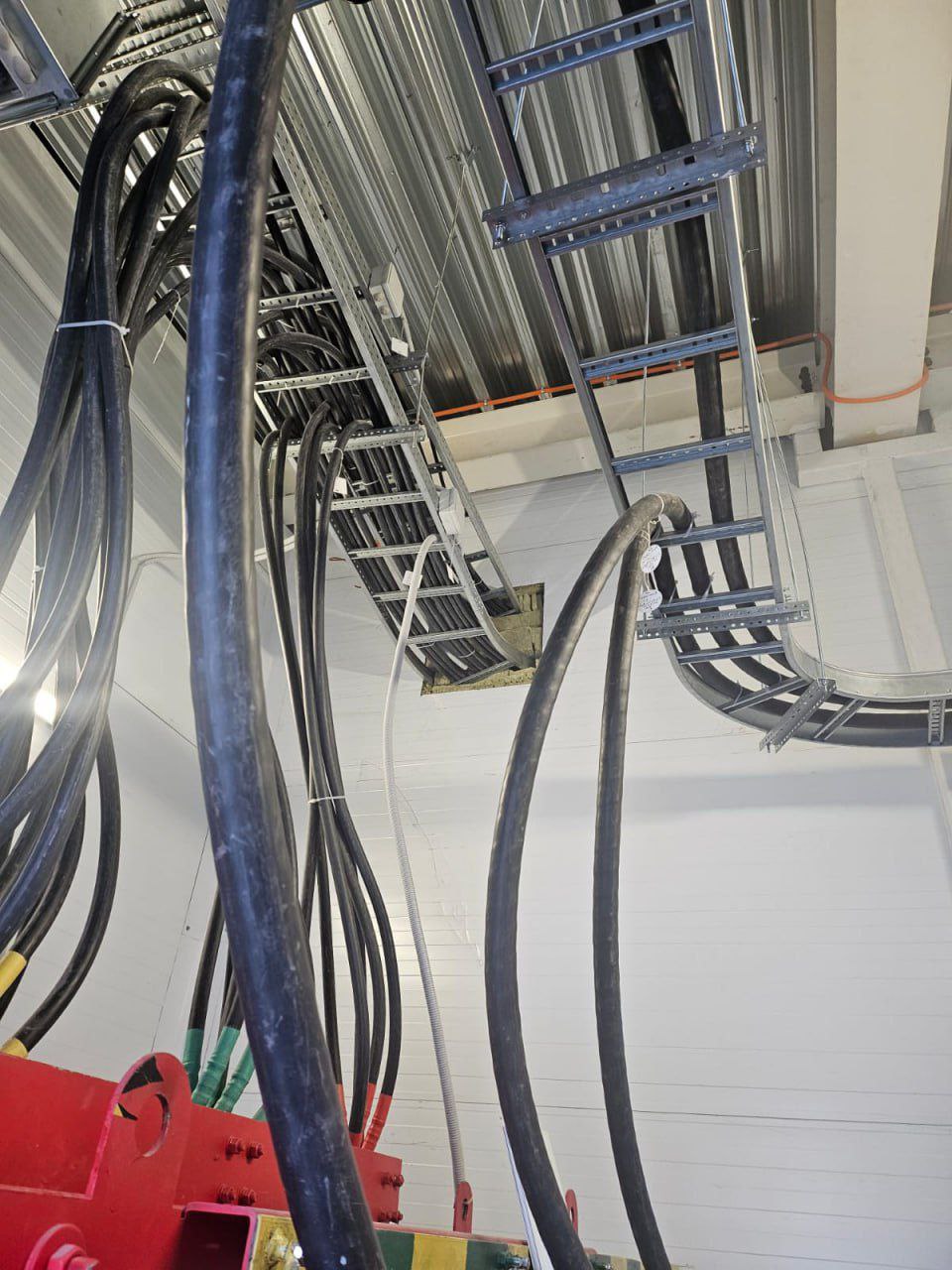

2. Прокладка кабельной продукции внутри здания:
Осуществляется монтаж силового кабеля для подачи электричества от ВРУ к потребителям (оборудованию, осветительным приборам и другим электроприемникам).
Таким образом, выполнены комплексные электромонтажные работы, обеспечивающие надежное энергоснабжение помещений и техники предприятия.
